CF型フランジ |
| SUS 304L CF型 固定フランジ |
| 304L Stainless Steel CF-type Non-Rotatable Flange |
|
| |
 |
固定フランジ ブランク型 ボルト穴: キリ穴 |
 |
|
| |
 |
一般に普及しているサイズ |
フランジ
外径 (A) |
フランジ
厚さ(W) |
ボルト穴中心
円周径 (D) |
ボルト穴
数-直径 |
製品型式 |
34 |
8.0 |
27.0 |
6 - 4.4 |
VCF034F-000 |
70 |
13.0 |
58.7 |
6 - 6.8 |
VCF070F-000 |
114 |
18.0 |
92.1 |
8 - 8.5 |
VCF114F-000 |
152 |
21.0 |
130.2 |
16 - 8.5 |
VCF152F-000 |
203 |
22.0 |
181.0 |
20 - 8.5 |
VCF203F-000 |
253 |
25.0 |
231.8 |
24 - 8.5 |
VCF253F-000 |
305 |
28.0 |
284.0 |
32 - 8.5 |
VCF305F-000 |
356 |
28.6 |
325.4 |
30 - 10.5 |
VCF356F-000 |
406 |
28.6 |
381.0 |
30 - 10.5 |
VCF406F-000 |
VCF356F-000・VCF406F-000は受注生産品です。
|
JVIS 003準拠サイズ |
フランジ
外径 (A) |
フランジ
厚さ(W) |
ボルト穴中心
円周径 (D) |
ボルト穴
数-直径 |
製品型式 |
54 |
10.0 |
43.0 |
6 - 5.5 |
VCF054F-000-35D |
VCF054F-000-35Dは受注生産品です。
ご注文・お問い合わせの前に こちら をご覧下さい。 |
主として米国製品に使用されているサイズ |
フランジ
外径 (A) |
フランジ
厚さ(W) |
ボルト穴中心
円周径 (D) |
ボルト穴
数-直径 |
製品型式 |
54 |
11.5 |
41.3 |
4 - 6.8 |
VCF054F-000-33D |
86 |
16.0 |
72.4 |
8 - 8.5 |
VCF086F-000 |
117 |
20.0 |
102.3 |
10 - 8.5 |
VCF117F-000 |
171 |
21.0 |
151.6 |
18 - 8.5 |
VCF171F-000 |
上記4製品は受注生産品です。
ご注文・お問い合わせの前に こちら をご覧下さい。
|
|
| |
|
固定フランジ ブランク型 ボルト穴: タップ穴 |
|
|
| |
 |
|
フランジ
外径 (A) |
フランジ
厚さ(W) |
ボルト穴中心
円周径 (D) |
ボルト穴
数-タップ径 |
製品型式 |
34 |
8.0 |
27.0 |
6 - M4 |
VCF034T-000 |
70 |
13.0 |
58.7 |
6 - M6 |
VCF070T-000 |
114 |
18.0 |
92.1 |
8 - M8 |
VCF114T-000 |
152 |
21.0 |
130.2 |
16 - M8 |
VCF152T-000 |
203 |
22.0 |
181.0 |
20 - M8 |
VCF203T-000 |
253 |
25.0 |
231.8 |
24 - M8 |
VCF253T-000 |
305 |
28.0 |
284.0 |
32 - M8 |
VCF305T-000 |
356 |
28.6 |
325.4 |
30 - M10 |
VCF356T-000 |
406 |
28.6 |
381.0 |
30 - M10 |
VCF406T-000 |
VCF356T-000・VCF406T-000は受注生産品です。
|
|
フランジ
外径 (A) |
フランジ
厚さ(W) |
ボルト穴中心
円周径 (D) |
ボルト穴
数-タップ径 |
製品型式 |
54 |
10.0 |
43.0 |
6 - M5 |
VCF054T-000-35D |
VCF054T-000-35Dは受注生産品です。
ご注文・お問い合わせの前に こちら をご覧下さい。
|
|
フランジ
外径 (A) |
フランジ
厚さ(W) |
ボルト穴中心
円周径 (D) |
ボルト穴
数-タップ径 |
製品型式 |
54 |
11.5 |
41.3 |
4 - M6 |
|
86 |
16.0 |
72.4 |
8 - M8 |
VCF086T-000 |
117 |
20.0 |
102.3 |
10 - M8 |
VCF117T-000 |
171 |
21.0 |
151.6 |
18 - M8 |
VCF171T-000 |
上記4製品は受注生産品です。
ご注文・お問い合わせの前に こちら をご覧下さい。
|
|
| |
|

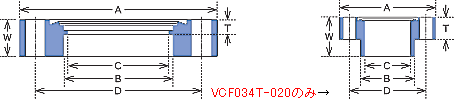

固定フランジ パイプ溶接用 ボルト穴: キリ穴 |
|
|
| |
 |
一般に普及しているサイズ |
フランジ
外径 (A) |
フランジ
厚さ(W) |
パイプ溶接部 |
パイプ部
深さ(T) |
ボルト穴中心
円周径 (D) |
ボルト穴
数-直径 |
製品型式 |
外径 (B) |
内径 (C) |
34 |
14.0 |
19.2 |
16.0 |
8.0 |
27.0 |
6 - 4.4 |
VCF034F-020 |
70 |
13.0 |
38.5 |
35.5 |
5.3 |
58.7 |
6 - 6.8 |
VCF070F-038 |
70 |
13.0 |
41.5 |
38.5 |
5.3 |
58.7 |
6 - 6.8 |
VCF070F-040 |
114 |
18.0 |
64.0 |
61.0 |
9.5 |
92.1 |
8 - 8.5 |
VCF114F-065 |
152 |
21.0 |
102.0 |
97.0 |
11.0 |
130.2 |
16 - 8.5 |
VCF152F-100 |
203 |
22.0 |
153.5 |
148.5 |
12.5 |
181.0 |
20 - 8.5 |
VCF203F-150 |
253 |
25.0 |
203.5 |
198.5 |
12.5 |
231.8 |
24 - 8.5 |
VCF253F-200 |
305 |
28.0 |
254.5 |
249.5 |
13.0 |
284.0 |
32 - 8.5 |
VCF305F-250 |
356 |
28.6 |
300.5 |
296.5 |
13.0 |
325.4 |
30 - 10.5 |
VCF356F-300 |
406 |
28.6 |
350.5 |
346.5 |
13.0 |
381.0 |
30 - 10.5 |
VCF406F-350 |
VCF356F-300・VCF406F-350は受注生産品です。 |
JVIS 003準拠サイズ |
フランジ
外径 (A) |
フランジ
厚さ(W) |
パイプ溶接部 |
パイプ部
深さ(T) |
ボルト穴中心
円周径 (D) |
ボルト穴
数-直径 |
製品型式 |
外径 (B) |
内径 (C) |
54 |
10.0 |
28.0 |
25.0 |
4.8 |
43.0 |
6 - 5.5 |
VCF054F-028-35D |
VCF054F-028-35Dは受注生産品です。
ご注文・お問い合わせの前に こちら をご覧下さい。
|
主として米国製品に使用されているサイズ |
フランジ
外径 (A) |
フランジ
厚さ(W) |
パイプ溶接部 |
パイプ部
深さ(T) |
ボルト穴中心
円周径 (D) |
ボルト穴
数-直径 |
製品型式 |
外径 (B) |
内径 (C) |
54 |
11.5 |
25.8 |
22.8 |
4.3 |
41.3 |
4 - 6.8 |
VCF054F-025-33D |
86 |
16.0 |
51.0 |
48.0 |
5.7 |
72.4 |
8 - 8.5 |
VCF086F-050 |
117 |
20.0 |
76.2 |
73.2 |
9.5 |
102.3 |
10 - 8.5 |
VCF117F-075 |
171 |
21.0 |
127.0 |
122.0 |
11.0 |
151.6 |
18 - 8.5 |
VCF171F-125 |
上記4製品は受注生産品です。
ご注文・お問い合わせの前に こちら をご覧下さい。
|
|
| |
|
固定フランジ パイプ溶接用 ボルト穴: タップ穴 |
|
|
| |
 |
一般に普及しているサイズ |
フランジ
外径 (A) |
フランジ
厚さ(W) |
パイプ溶接部 |
パイプ部
深さ(T) |
ボルト穴中心
円周径 (D) |
ボルト穴
数-タップ径 |
製品型式 |
外径 (B) |
内径 (C) |
34 |
14.0 |
19.2 |
16.0 |
8.0 |
27.0 |
6 - M4 |
VCF034T-020 |
70 |
13.0 |
38.5 |
35.5 |
5.3 |
58.7 |
6 - M6 |
VCF070T-038 |
70 |
13.0 |
41.5 |
38.5 |
5.3 |
58.7 |
6 - M6 |
VCF070T-040 |
114 |
18.0 |
64.0 |
61.0 |
9.5 |
92.1 |
8 - M8 |
VCF114T-065 |
152 |
21.0 |
102.0 |
97.0 |
11.0 |
130.2 |
16 - M8 |
VCF152T-100 |
203 |
22.0 |
153.5 |
148.5 |
12.5 |
181.0 |
20 - M8 |
VCF203T-150 |
253 |
25.0 |
203.5 |
198.5 |
12.5 |
231.8 |
24 - M8 |
VCF253T-200 |
305 |
28.0 |
254.5 |
249.5 |
13.0 |
284.0 |
32 - M8 |
VCF305T-250 |
356 |
28.6 |
300.5 |
296.5 |
13.0 |
325.4 |
30 - M10 |
VCF356T-300 |
406 |
28.6 |
350.5 |
346.5 |
13.0 |
381.0 |
30 - M10 |
VCF406T-350 |
VCF356T-300・VCF406T-350は受注生産品です。
|
JVIS 003準拠サイズ |
フランジ
外径 (A) |
フランジ
厚さ(W) |
パイプ溶接部 |
パイプ部
深さ(T) |
ボルト穴中心
円周径 (D) |
ボルト穴
数-タップ径 |
製品型式 |
外径 (B) |
内径 (C) |
54 |
10.0 |
28.0 |
25.0 |
4.8 |
43.0 |
6 - M5 |
VCF054T-028-35D |
VCF054T-028-35Dは受注生産品です。
ご注文・お問い合わせの前に こちら をご覧下さい。
|
主として米国製品に使用されているサイズ |
フランジ
外径 (A) |
フランジ
厚さ(W) |
パイプ溶接部 |
パイプ部
深さ(T) |
ボルト穴中心
円周径 (D) |
ボルト穴
数-タップ径 |
製品型式 |
外径 (B) |
内径 (C) |
54 |
11.5 |
25.8 |
22.8 |
4.3 |
41.3 |
4 - M6 |
VCF054T-025-33D |
86 |
16.0 |
51.0 |
48.0 |
5.7 |
72.4 |
8 - M8 |
VCF086T-050 |
117 |
20.0 |
76.2 |
73.2 |
9.5 |
102.3 |
10 - M8 |
VCF117T-075 |
171 |
21.0 |
127.0 |
122.0 |
11.0 |
151.6 |
18 - M8 |
VCF171T-125 |
上記4製品は受注生産品です。
ご注文・お問い合わせの前に こちら をご覧下さい。
|
|
| |
