CF型フランジ |
| SUS 316L CF型 固定フランジ |
| 316L Stainless Steel CF-type Non-Rotatable Flange |
|
| |
 |
固定フランジ ブランク型 ボルト穴: キリ穴 |
 |
|
| |
 |
フランジ
外径 (A) |
フランジ
厚さ(W) |
ボルト穴中心
円周径 (D) |
ボルト穴
数-直径 |
製品型式 |
34 |
8.0 |
27.0 |
6 - 4.4 |
ICF034F-000-6L |
70 |
13.0 |
58.7 |
6 - 6.8 |
ICF070F-000-6L |
114 |
18.0 |
92.1 |
8 - 8.5 |
ICF114F-000-6L |
152 |
21.0 |
130.2 |
16 - 8.5 |
ICF152F-000-6L |
203 |
22.0 |
181.0 |
20 - 8.5 |
ICF203F-000-6L |
253 |
25.0 |
231.8 |
24 - 8.5 |
ICF253F-000-6L |
305 |
28.0 |
284.0 |
32 - 8.5 |
ICF305F-000-6L |
|
| |
|
固定フランジ ブランク型 ボルト穴: タップ穴 |
|
|
| |
 |
フランジ
外径 (A) |
フランジ
厚さ(W) |
ボルト穴中心
円周径 (D) |
ボルト穴
数-タップ径 |
製品型式 |
34 |
8.0 |
27.0 |
6 - M4 |
ICF034T-000-6L |
70 |
13.0 |
58.7 |
6 - M6 |
ICF070T-000-6L |
114 |
18.0 |
92.1 |
8 - M8 |
ICF114T-000-6L |
152 |
21.0 |
130.2 |
16 - M8 |
ICF152T-000-6L |
203 |
22.0 |
181.0 |
20 - M8 |
ICF203T-000-6L |
253 |
25.0 |
231.8 |
24 - M8 |
ICF253T-000-6L |
305 |
28.0 |
284.0 |
32 - M8 |
ICF305T-000-6L |
|
| |
|

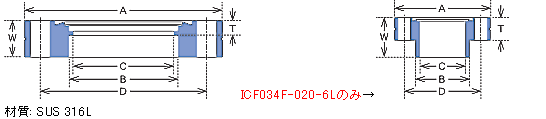

固定フランジ パイプ溶接用 ボルト穴: キリ穴 |
|
|
| |
 |
フランジ
外径 (A) |
フランジ
厚さ(W) |
パイプ溶接部 |
適合パイプ
外径 x 内径 |
パイプ部
深さ(T) |
ボルト穴中心
円周径 (D) |
ボルト穴
数-直径 |
製品型式 |
外径 (B) |
内径 (C) |
34 |
14.0 |
19.2 |
16.0 |
19.1 x 16.7 |
8.0 |
27.0 |
6 - 4.4 |
ICF034F-020-6L |
70 |
13.0 |
38.5 |
35.5 |
38.0 x 35.0 |
5.3 |
58.7 |
6 - 6.8 |
ICF070F-038-6L |
70 |
13.0 |
41.5 |
38.5 |
41.0 x 38.0 |
5.3 |
58.7 |
6 - 6.8 |
ICF070F-040-6L |
114 |
18.0 |
64.0 |
61.0 |
63.5 x 60.2 |
9.5 |
92.1 |
8 - 8.5 |
ICF114F-065-6L |
152 |
21.0 |
102.0 |
97.0 |
101.6 x 95.6 |
11.0 |
130.2 |
16 - 8.5 |
ICF152F-100-6L |
203 |
22.0 |
153.5 |
148.5 |
153.0 x 147.0 |
12.5 |
181.0 |
20 - 8.5 |
ICF203F-150-6L |
253 |
25.0 |
203.5 |
198.5 |
203.0 x 197.0 |
12.5 |
231.8 |
24 - 8.5 |
ICF253F-200-6L |
305 |
28.0 |
254.5 |
249.5 |
254.0 x 248.0 |
13.0 |
284.0 |
32 - 8.5 |
ICF305F-250-6L |
|
|
| |
|
固定フランジ パイプ溶接用 ボルト穴: タップ穴 |
|
|
| |
 |
フランジ
外径 (A) |
フランジ
厚さ(W) |
パイプ溶接部 |
適合パイプ
外径 x 内径 |
パイプ部
深さ(T) |
ボルト穴中心
円周径 (D) |
ボルト穴
数-タップ径 |
製品型式 |
外径 (B) |
内径 (C) |
34 |
14.0 |
19.2 |
16.0 |
19.1 x 16.7 |
8.0 |
27.0 |
6 - M4 |
ICF034T-020-6L |
70 |
13.0 |
38.5 |
35.5 |
38.0 x 35.0 |
5.3 |
58.7 |
6 - M6 |
ICF070T-038-6L |
70 |
13.0 |
41.5 |
38.5 |
41.0 x 38.0 |
5.3 |
58.7 |
6 - M6 |
ICF070T-040-6L |
114 |
18.0 |
64.0 |
61.0 |
63.5 x 60.2 |
9.5 |
92.1 |
8 - M8 |
ICF114T-065-6L |
152 |
21.0 |
102.0 |
97.0 |
101.6 x 95.6 |
11.0 |
130.2 |
16 - M8 |
ICF152T-100-6L |
203 |
22.0 |
153.5 |
148.5 |
153.0 x 147.0 |
12.5 |
181.0 |
20 - M8 |
ICF203T-150-6L |
253 |
25.0 |
203.5 |
198.5 |
203.0 x 197.0 |
12.5 |
231.8 |
24 - M8 |
ICF253T-200-6L |
305 |
28.0 |
254.5 |
249.5 |
254.0 x 248.0 |
13.0 |
284.0 |
32 - M8 |
ICF305T-250-6L |
|
|
| |
SUS316L CF型フランジ概要 / SUS316L CF型 回転フランジ
