KF型 |
KF型 ブランク型フランジ・パイプ溶接用フランジ |
KF-type Quick-Coupling Blank & Weld Flange |
|
|
![](img/sub_06_01.gif) |
ブランク型フランジ |
![](img/sub_06_02.gif) |
|
|
![](img/KFimg05.gif) |
フランジ
呼びサイズ |
フランジ
厚さ(W) |
フランジ
外径(A) |
センターリング
受け部(B) |
製品型式 |
NW10
|
6.0 |
30.0 |
12.2 |
KNW10-BL-B |
NW16
|
6.0 |
30.0 |
17.2 |
KNW16-BL-B |
NW25 |
6.0 |
40.0 |
26.2 |
KNW25-BL-B |
NW40 |
6.0 |
55.0 |
41.2 |
KNW40-BL-B |
NW50
|
6.0 |
75.0 |
52.2 |
KNW50-BL-B |
|
|
![](img/sub_06_01.gif) |

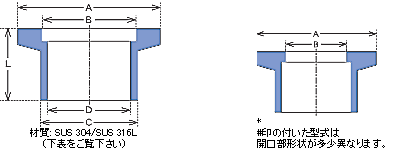

パイプ溶接用フランジ |
![](img/sub_06_02.gif) |
|
|
![](img/KFimg06.gif) |
|
フランジ
呼びサイズ |
パイプ
長さ(L) |
フランジ
外径(A) |
センターリング
受け部(B) |
パイプ溶接部 |
開口部
形状* |
材質 |
製品型式 |
外径(C) |
内径(D) |
NW10 |
20.0 |
30.0 |
12.2 |
13.8 |
10.0 |
|
SUS 304 |
KNW10-WF-20L |
NW16 |
20.0 |
30.0 |
17.2 |
21.7 |
17.5 |
# |
SUS 304 |
KNW16-WF-20L |
NW25 |
20.0 |
40.0 |
26.2 |
27.2 |
24.0 |
|
SUS 304 |
KNW25-WF-20L |
NW40 |
20.0 |
55.0 |
41.2 |
42.7 |
39.0 |
|
SUS 304 |
KNW40-WF-20L |
NW50 |
20.0 |
75.0 |
52.2 |
60.5 |
57.2 |
# |
SUS 304 |
KNW50-WF-20L |
NW10 |
50.0 |
30.0 |
12.2 |
13.8 |
10.0 |
|
SUS 304 |
KNW10-WF-50L |
NW16 |
50.0 |
30.0 |
17.2 |
21.7 |
17.5 |
# |
SUS 304 |
KNW16-WF-50L |
NW25 |
50.0 |
40.0 |
26.2 |
27.2 |
24.0 |
|
SUS 304 |
KNW25-WF-50L |
NW40 |
50.0 |
55.0 |
41.2 |
42.7 |
39.0 |
|
SUS 304 |
KNW40-WF-50L |
NW50 |
50.0 |
75.0 |
52.2 |
60.5 |
57.2 |
# |
SUS 304 |
KNW50-WF-50L |
NW10 |
20.0 |
30.0 |
12.2 |
13.8 |
10.0 |
|
SUS 316L |
KNW10-WF-20L-6L |
NW16 |
20.0 |
30.0 |
17.2 |
21.7 |
17.5 |
# |
SUS 316L |
KNW16-WF-20L-6L |
NW25 |
20.0 |
40.0 |
26.2 |
27.2 |
24.0 |
|
SUS 316L |
KNW25-WF-20L-6L |
NW40 |
20.0 |
55.0 |
41.2 |
42.7 |
39.0 |
|
SUS 316L |
KNW40-WF-20L-6L |
NW50 |
20.0 |
75.0 |
52.2 |
60.5 |
57.2 |
# |
SUS 316L |
KNW50-WF-20L-6L |
NW10 |
50.0 |
30.0 |
12.2 |
13.8 |
10.0 |
|
SUS 316L |
KNW10-WF-50L-6L |
NW16 |
50.0 |
30.0 |
17.2 |
21.7 |
17.5 |
# |
SUS 316L |
KNW16-WF-50L-6L |
NW25 |
50.0 |
40.0 |
26.2 |
27.2 |
24.0 |
|
SUS 316L |
KNW25-WF-50L-6L |
NW40 |
50.0 |
55.0 |
41.2 |
42.7 |
39.0 |
|
SUS 316L |
KNW40-WF-50L-6L |
NW50 |
50.0 |
75.0 |
52.2 |
60.5 |
57.2 |
# |
SUS 316L |
KNW50-WF-50L-6L |
|
|
